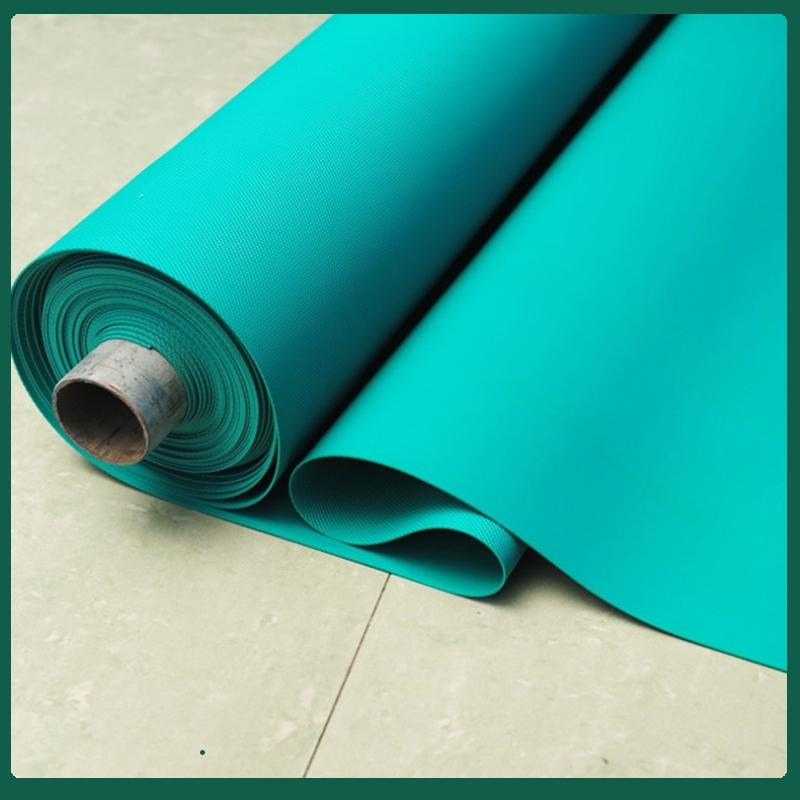

PVC防水卷材是一種性能優(yōu)異的高分子防水材料，以聚氯乙烯樹脂為主要原料。加入各類專用助劑和抗老化組份，采用先進(jìn)設(shè)備和先進(jìn)的工藝生產(chǎn)制成。產(chǎn)品具有拉伸強(qiáng)度大、延伸率高、收縮率小，低溫柔性好、使用壽命長(zhǎng)等特點(diǎn)。產(chǎn)品性能穩(wěn)定、質(zhì)量可靠、施工方便。

PVC防水卷材施工方法 ：

結(jié)合pvc卷材特性使用，一般采用冷粘法、空鋪法、機(jī)械固定法并有時(shí)配套獨(dú)特的熱風(fēng)焊接工藝。復(fù)雜的防水施工部位，要以專用的配套pvc特制配件組合施工。

1．冷粘法

使用pvc卷材專用的配套膠粘劑，以冷作業(yè)將卷材粘貼于基層上的施工方法，稱冷粘法。

按防水設(shè)計(jì)要求不同，冷粘法可分為滿粘結(jié)或局部粘結(jié)法。

(1)滿粘法是將pvc卷材全部粘結(jié)在基層上的施工方法。

1)施工時(shí)，首先要進(jìn)行預(yù)鋪，把PVC卷材自然平鋪于放線的基層表面(先不粘結(jié))，要求平整順直，不得扭曲。

2)卷材縱向搭接寬度50mm，并進(jìn)行適當(dāng)?shù)募舨?。橫向采用對(duì)接處理，其上用200～250mm寬的無(wú)復(fù)合層(N類)．PVC卷材覆蓋搭接施焊。

3)將一幅或多幅卷材的長(zhǎng)邊折疊一半(約10m)，從折疊處分別在基層和卷材表面涂刷專用膠粘劑，待膠干燥至不粘手時(shí)，將預(yù)鋪卷材面進(jìn)行合攏粘貼用壓輥壓實(shí)。然后再把另外沒有折疊的部分折疊起來(lái)，繼續(xù)從折疊處如前所述操作，依次類推粘貼牢固壓實(shí)。進(jìn)行對(duì)接縫焊接施工。

(2)局部粘貼卷材。對(duì)PVC卷材鋪貼時(shí)，卷材與基層用點(diǎn)粘或條粘法粘貼于基層上。

點(diǎn)粘：卷材與基層點(diǎn)狀粘結(jié)。每平方米粘結(jié)不少于5個(gè)點(diǎn)，每點(diǎn)面積為100mm×100mm。

條粘：卷材與基層作條狀粘結(jié)。每幅卷材與基層粘結(jié)面不少于兩條，每條寬度不小于150mm。

2．空鋪法

即鋪貼PVC防水卷材時(shí)，卷材與基層僅在防水層的整體四周一定寬度內(nèi)粘結(jié)；其余部分不粘結(jié)的施工方法。

空鋪法的施工工藝流程如下：

基層找平清理一彈線一卷材預(yù)鋪設(shè)一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗(yàn)收。

首先卷材預(yù)鋪設(shè)參照滿粘法，縱向搭接寬度為50mm。其次，僅將整體防水工程的四周部位卷材進(jìn)行滿粘，并焊接搭接縫。橫向采用對(duì)接處理，其上用200～250mm寬的無(wú)復(fù)合層(N類)PVC卷材覆蓋搭接、施焊。

3．機(jī)械固定法

即采用機(jī)械緊固固定件使卷材與基層連接的施工方法。

(1)施工時(shí)，首先進(jìn)行預(yù)鋪，可參照滿粘法作業(yè)?？v向搭接寬度為100mm，其中50mm做固定件用，固定件需穿過保溫層固定覆于結(jié)構(gòu)層上。

(2)按設(shè)計(jì)和計(jì)算的固定間距，用沖擊鉆先打孔，孔徑略小于固定螺釘外徑尺寸。將固定件就位后用電動(dòng)螺絲刀加固擰緊，以后依次循環(huán)操作即可。對(duì)每一個(gè)搭接進(jìn)行焊接，橫向采用對(duì)接處理，上用200～2500mm寬無(wú)復(fù)合層(N類)卷材覆蓋搭接施焊。

PVC卷材的焊接工藝 ：

PVC卷材之間的縱向搭接寬度為50mm，橫向?qū)挾葹閘OOmm．采用焊接工藝時(shí)，焊嘴與焊接方向成45。角，壓輥與焊嘴平行并保持約5mm左右距離，滾壓不宜過快。

使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每道焊接有效寬度為15mm～20mm。

使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm。

焊接要求：應(yīng)在焊前預(yù)焊一道，寬度不宜過寬，使施焊時(shí)熱風(fēng)不至于溢出而影響施焊質(zhì)量。焊接邊緣應(yīng)有熔漿溢出，但不得出現(xiàn)燒焦現(xiàn)象。

關(guān)于有效焊接寬度，指卷材剝離處到熔漿邊緣的距離，保證有效焊接寬度是檢驗(yàn)焊接質(zhì)量的主要指標(biāo)之一。
